MODELISATION DE TUYAUTERIES

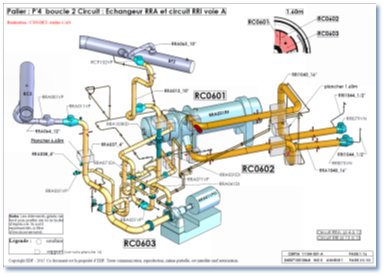

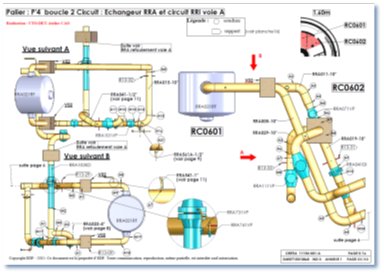

Le repérage des équipements hydrauliques d’un circuit, à partir de vues 3D dans le cadre d’épreuve hydraulique consiste à :
- définir les isométries concernées par « la bulle d’épreuve » à partir du schéma mécaniques,
- modéliser les tuyauteries en 3D,
![Stacks Image 181](files/stacks-image-359fb9e.jpg)
![Stacks Image 183](files/stacks-image-0156b9e.jpg)
![Stacks Image 211](files/stacks-image-df9c4d6.jpg)
![Stacks Image 214](files/stacks-image-3814d81.jpg)
![Stacks Image 218](files/stacks-image-1f1ac36.jpg)

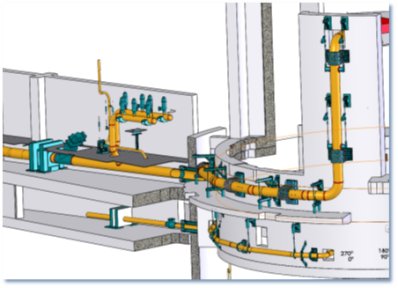

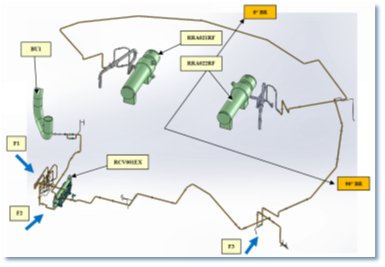

Vues 3D du circuit secondaire pour illustrer les PBMP (programmes de base de maintenance préventive
![Stacks Image 185](files/stacks-image-f4e029c.jpg)
Le calcul du volume d’un circuit consiste à:
- définir les isométries concernées partir du schéma mécaniques,
- modéliser les tuyauteries en 3D,
- décomposer chaque tuyauterie en tronçons élémentaires (tube, coude, réduction, vanne..),
- renseigner chaque tronçon élémentaire,
- compiler l’ensemble des valeurs.
![Stacks Image 231](files/stacks-image-2e1d3a3.jpg)
![Stacks Image 187](files/stacks-image-c23c64a.jpg)
![Stacks Image 189](files/stacks-image-089b21e.jpg)
![Stacks Image 191](files/stacks-image-d79bd79.jpg)

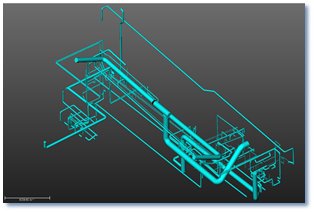

La génération d’isométriques consiste à:
- identifier grâce aux photos panoramiques les tuyauteries référencées sur schéma mécanique,
- reconstruire les tuyauteries identifiées sur la base du TQC,
- extraire la fibre neutre des tuyauteries reconstruites et générer les tuyauteries avec un logiciel de CAO,
- placer sur chaque tuyauterie les équipements identifiés sur le schéma mécanique (réduction, vanne..),
- générer des fichiers isométriques comprenant toutes les informations concernant le circuit (côtes, noms des équipements, élévations,…).
![Stacks Image 240](files/stacks-image-f7b2d23.jpg)
![Stacks Image 243](files/stacks-image-50161f5.jpg)
![Stacks Image 246](files/stacks-image-88ba513.jpg)
![Stacks Image 249](files/stacks-image-41e5ca5.jpg)
