ENVIRONNEMENTS VIRTUELS




Modélisation d’environnements virtuels en 3D à partir de plans issus des différentes bases de données d’EDF (ALCHEMY, SDIN, …)
Reconstruction CAO d’environnements issus de relevés TQC (Tel Que Construit) réalisés à partir de scan laser 3D.

Stacks Image 186
Stacks Image 191

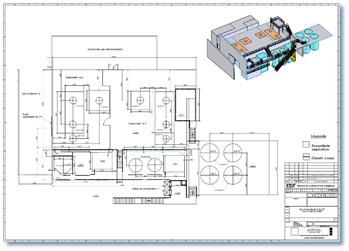

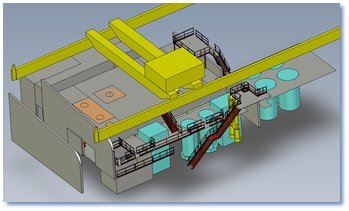

Base chaude opérationnelle de TRISCASTIN




Les éléments CAO issus de relevés TQC peuvent également servir à établir des plans de génie civil.

Stacks Image 212

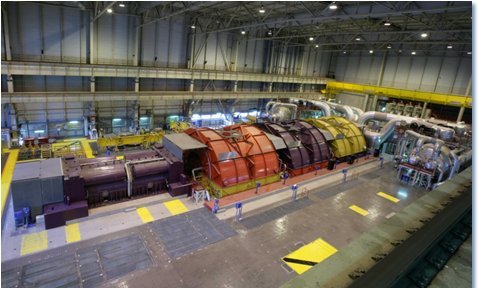

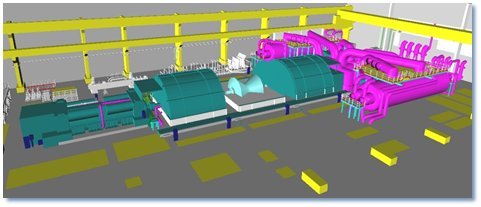

Salle des machines de CHOOZ B2

Stacks Image 215

Création d’environnements 3D compatibles avec l’application SAAM colisage.

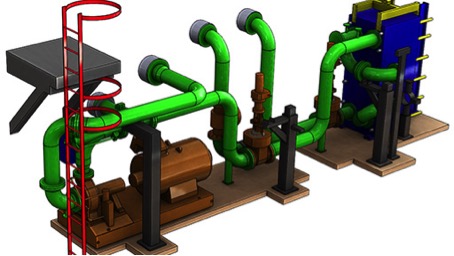

Après différents traitements, les nuages de points issus des scanners 3D permettent d’obtenir un environnement CAO réel avec une précision de l’ordre du centimètre.

Stacks Image 164

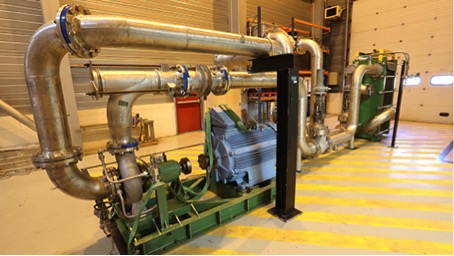

Environnement réel

Stacks Image 169

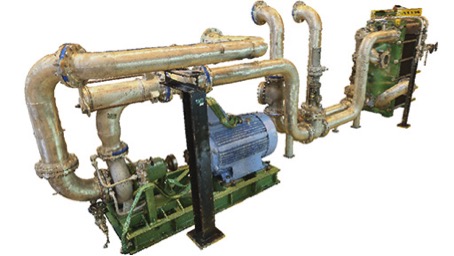

Nuage de points



VVPro Prépa
Dans le cadre du projet « Grand Carénage » EDF prévoit une augmentation significative des opérations de maintenance des centrales nucléaires.
Afin de préparer au mieux les futures interventions, EDF a lancé une campagne de numérisation 3D / reconstruction virtuelle de ses installations et plus particulièrement des bâtiments réacteurs (BR).
Dans ce cadre, CERTIA a réalisé :
- la surveillance des activités de numérisation 3D,
- les photos panoramiques,
- la reconstruction virtuelle de l’ensemble du BR par l’intermédiaire de logiciels dédiés


Reconstruction CAO d’environnements issus de relevés TQC (Tel Que Construit) réalisés à partir de scan laser 3D.

Stacks Image 91

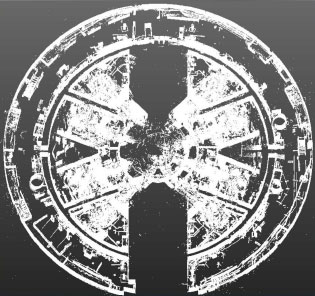

Nuage de points d'un plancher d'un BR 1300MW

Stacks Image 93

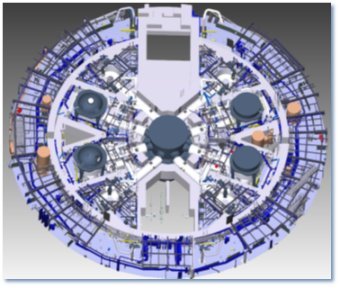

Reconstruit d'un plancher d'un BR 1300MW

Stacks Image 95

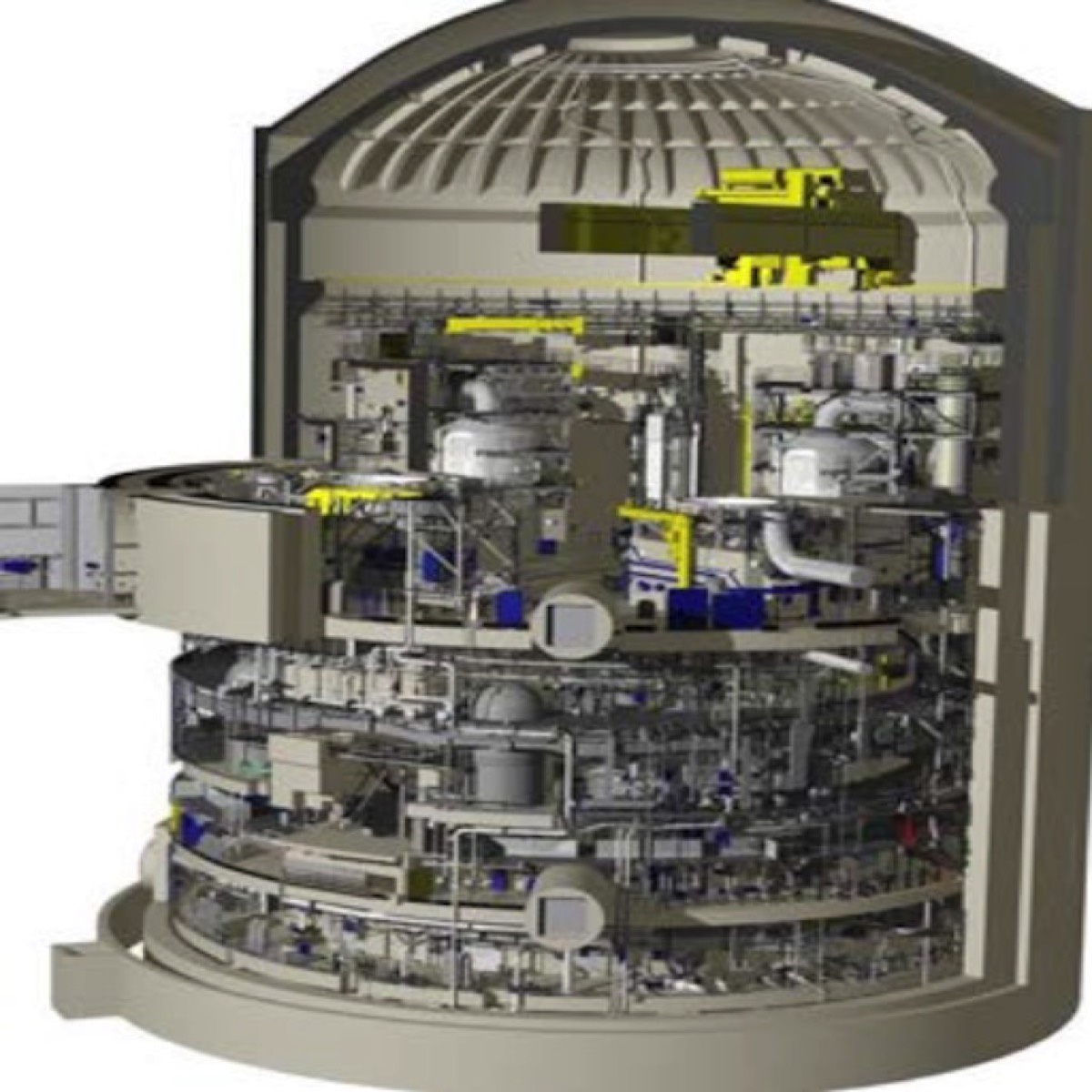

Vue éclatée d’un BR 1300MW entièrement reconstruit à partir d’un relevé TQC Laser.
- 1000 scans,
- 32 600 000 000 points
- 100 000 entités reconstruites
- 1.9 To de données informatiques



Création d’environnements ou d’équipements sur l’application PANTHERE, dédiée aux calculs de radioprotection.

Stacks Image 113

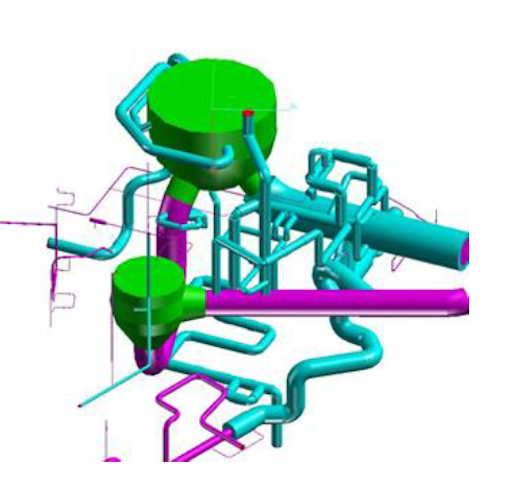

Boucle primaire

Stacks Image 115

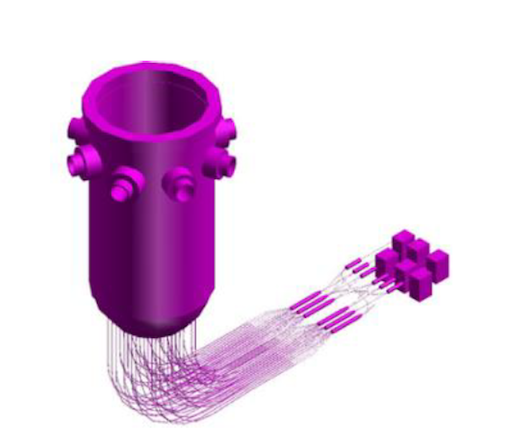

Cuve avec lignes RIC
