ANALYSE DE DEFAUTS GEOMETRIQUES



CERTIA effectue des expertises géométriques de composants / équipements dégradés afin de fournir aux donneurs d’ordre les informations nécessaires à une prise de décision sur les éventuels travaux à réaliser.

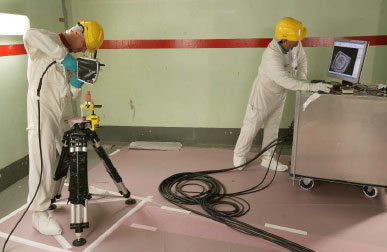

Les données d’entrée utilisées pour ce type d’analyse sont issues d’un appareil de mesure 3D qui permet d’obtenir une précision de l ’ordre de 0,05mm par mesure sans contact (T-SCAN, HandyScan),

Stacks Image 89
Stacks Image 87
Stacks Image 137



Analyse des déformations de la bâche 2RPE001BA du site de Tricastin tranche 2, suite aux déformations générées lors d’une erreur au cours du dernier arrêt de tranche.
Le but de cette analyse est d’identifier et caractériser les zones impactées par la déformation. Cette analyse est réalisée sous RealWorks (version 10.9) et 3DReshaper 2016 (version 11.0.7)

Stacks Image 222

Matérialisation en bleu de la reconnaissance du corps de la bâche à partir du nuage de points

Stacks Image 214

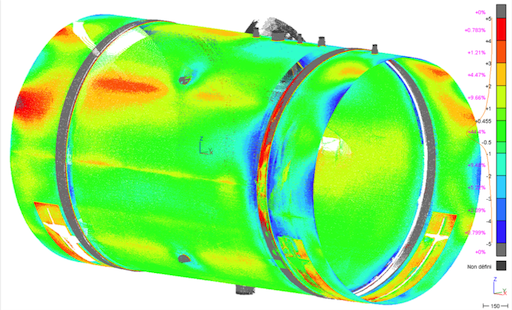

Reconnaissance du corps du corps de la bâche

Stacks Image 224

Carte des écarts des profils du cylindre moyen


Stacks Image 235

Repérage des 5 lobes résultants de la déformation de la bâche sur le nuage de points

Stacks Image 240

Caractérisation des lobes afin de réaliser une analyse mécanique par éléments finis

Stacks Image 250

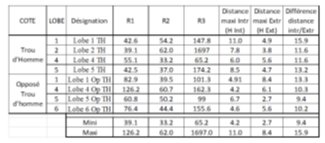

Tableau de caractérisation des lobes





Stacks Image 182
Stacks Image 184

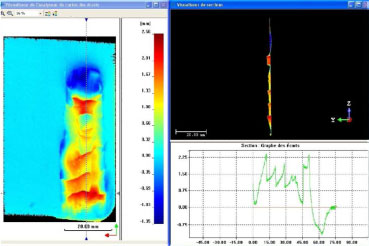

Stacks Image 186

Pièce de guidage (maillage)





Stacks Image 201
Stacks Image 203

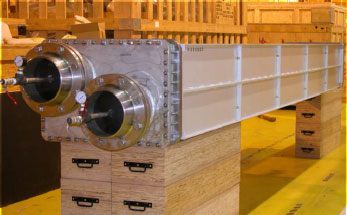

Réfrigérant d’alternateur 1300MW
