SIMULATION D'INTERVENTIONS DE MANUTENTION LOURDE OU D'OPERATIONS SPECIFIQUES (ETV)
Utilisation des environnements 3D pour simuler des opérations de manutention lourdes, afin de pouvoir tester différentes solutions et de bénéficier d’un scénario éprouvé le jour J.
![Stacks Image 220](files/stacks-image-bf20a90.jpg)
![Stacks Image 222](files/stacks-image-07d12fe.jpg)

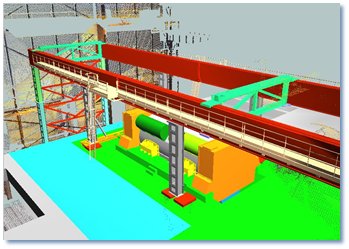

Permutation du stator de Saint Alban 2
![Stacks Image 232](files/stacks-image-a4bd473.jpg)
![Stacks Image 237](files/stacks-image-0877b81.jpg)

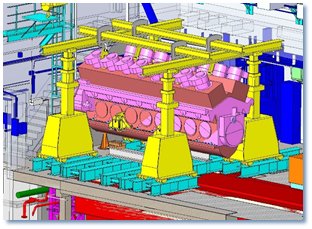

Permutation des moteurs diesel
![Stacks Image 240](files/stacks-image-ae87db7.jpg)
![Stacks Image 268](files/stacks-image-0808d5d.jpg)
![Stacks Image 270](files/stacks-image-0651e23.jpg)
![Stacks Image 272](files/stacks-image-980bd8e.jpg)
![Stacks Image 276](files/stacks-image-55bbe20.jpg)
![Stacks Image 278](files/stacks-image-c73ebad.jpg)
![Stacks Image 310](files/stacks-image-60bc200.jpg)
![Stacks Image 307](files/stacks-image-c37a974.jpg)

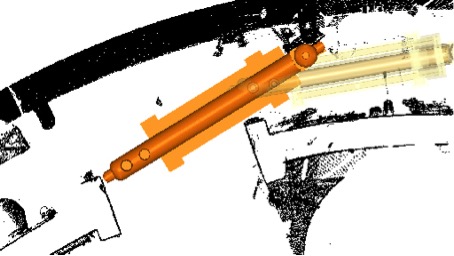

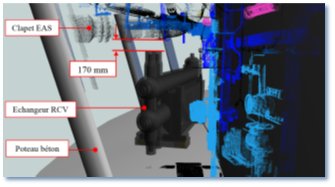

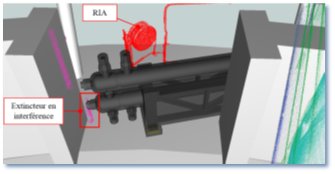

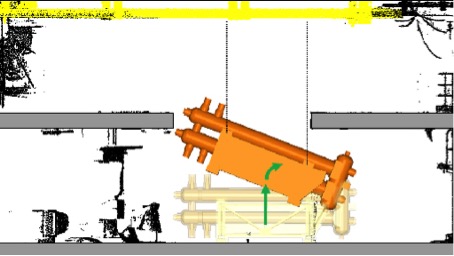

Simulation de l’acheminement d’un échangeur RCV
L’environnement utilisé pour une simulation peut être ensuite comparé avec un environnement équivalent pour valider le scénario de l’intervention.
Par exemple, une même intervention sur deux tranches similaires.
![Stacks Image 146](files/stacks-image-90fcf93.png)
![Stacks Image 148](files/stacks-image-8033539.png)
![Stacks Image 150](files/stacks-image-741082d.jpg)

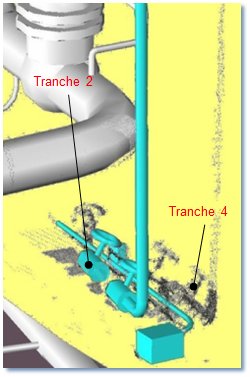

La comparaison des environnements des TR2 et TR4 permet d’identifier la position gênante d’une tuyauterie sur la TR4
Il est possible de tester des appareils d’examen télévisuel dans des conditions proches de la réalité pour pouvoir visualiser ce que verra la caméra lors de l’intervention réelle.
![Stacks Image 163](files/stacks-image-b5713f5.png)

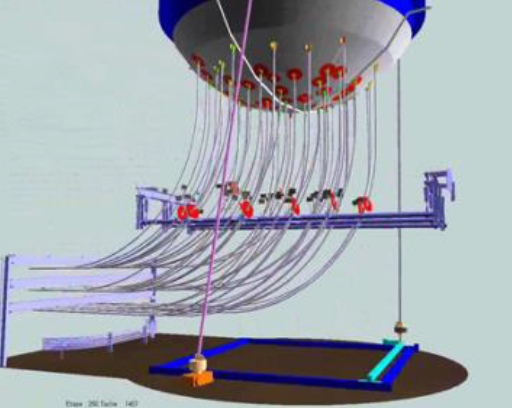

Examen télévisuel des PFC (site 900 MW)
![Stacks Image 300](files/stacks-image-3ba57cf.jpg)
![Stacks Image 293](files/stacks-image-3611fa8.jpg)
![Stacks Image 302](files/stacks-image-9f8db59.jpg)
![Stacks Image 304](files/stacks-image-1fc62f5.jpg)
Inspection de la plaque tubulaire d’un GV
