CONCEPTION D'OUTILLAGES ET DE MAQUETTES
CONCEPTION D’OUTILLAGES
L’activité principale de CERTIA étant la réalisation de bancs d’essais pour l’automobile et l’aéronautique, nous bénéficions à l’atelier CAO de l’appui d’un bureau d’études expérimenté dans la conception de systèmes mécaniques.
![Stacks Image 89](files/stacks-image-e419e25.jpg)
![Stacks Image 87](files/stacks-image-ef215c0.jpg)
Outillage pour la mise en place des bouchons de drain de GV
![Stacks Image 299](files/stacks-image-5a07719.jpg)
![Stacks Image 304](files/stacks-image-12d71a7.jpg)
Escabeau pour déconnexion CTC
![Stacks Image 447](files/stacks-image-90b6aa1.jpg)
![Stacks Image 450](files/stacks-image-b2971c2.jpg)
![Stacks Image 458](files/stacks-image-44efefd.jpg)

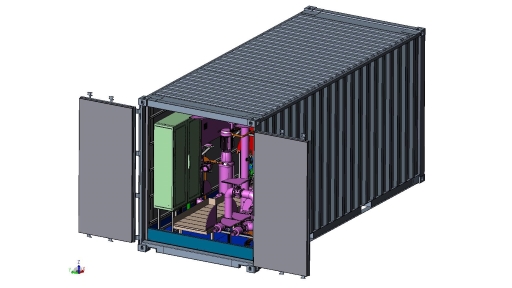

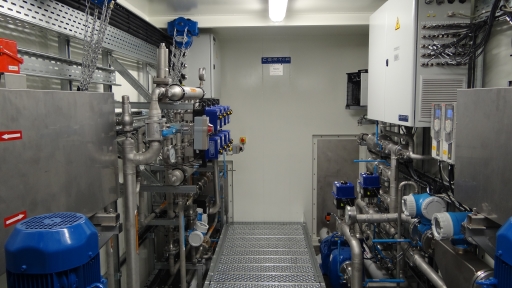

Bench : iASCA conteners
Customer : WESTINGHOUSE ELECTRIQUE FRANCE
Year : 2017
Program : NPGV treatment
Description : hydraulic and electric design and realization for conteners fitting out
CONCEPTION DE MAQUETTES
Dans le cadre de la qualification d'outillages robotisés destinés à intervenir en centrale nucléaire, CERTIA conçoit des maquettes en grandeur réelle, représentatives des environnements et des équipements présents en centrale.
La conception est effectuée sur le logiciel de CAO Solidworks et va de l'étude du cahier des charges jusqu'à la réalisation des plans de détails, des notices d'utilisation, des notices de justification de la représentativité. Des calculs de structure par éléments finis peuvent également être effectués.
Les maquettes sont installées au CETIC (Centre d’expérimentation et de validation des techniques d’intervention).
![Stacks Image 181](files/stacks-image-05151ed.jpg)
![Stacks Image 183](files/stacks-image-ffb8915.jpg)
Maquette pour l'outillage de contrôle gammagraphique des GV RB51/19 au CETIC
![Stacks Image 342](files/stacks-image-2dc996c.jpg)

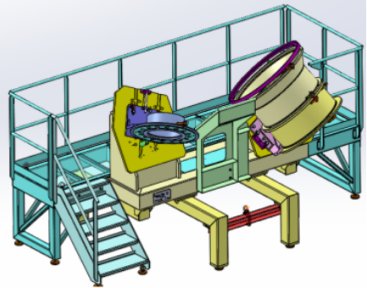

Maquette pour l’outillage de contrôle gamma graphique des GV 68/19 et N4
![Stacks Image 352](files/stacks-image-d4212e1.jpg)
![Stacks Image 185](files/stacks-image-f3dd303.png)

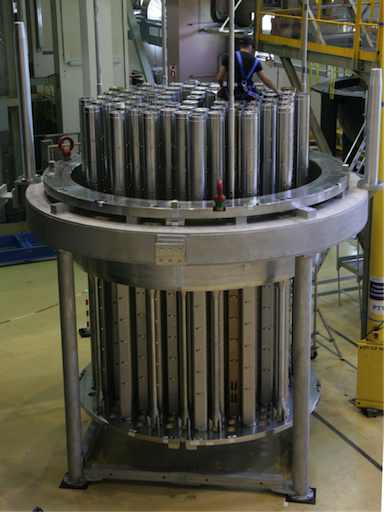

Maquette des internes supérieurs 1300MW
![Stacks Image 355](files/stacks-image-e0d4367.jpg)
Maquette d’un pressuriseur
![Stacks Image 284](files/stacks-image-d711246.png)
![Stacks Image 286](files/stacks-image-837063a.jpg)
![Stacks Image 370](files/stacks-image-919b4f6.jpg)

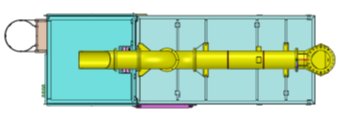

Maquette de tuyauterie pour qualification d’outillage de contrôle
![Stacks Image 387](files/stacks-image-64d85e3.jpg)
![Stacks Image 389](files/stacks-image-b7d6ed9.jpg)
![Stacks Image 391](files/stacks-image-00572ec.jpg)
![Stacks Image 394](files/stacks-image-c3da48b.jpg)

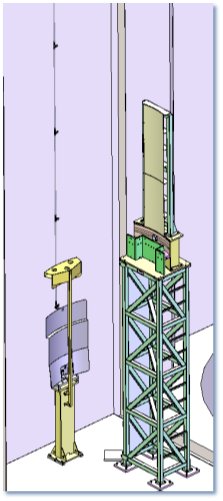

Maquette installée dans la piscine du CETIC pour tester des outillages robotisés de mesure d’usure de système de guidage.
![Stacks Image 253](files/stacks-image-1fe89e8.jpg)
![Stacks Image 193](files/stacks-image-0613246.jpg)
![Stacks Image 195](files/stacks-image-76bfeb4.jpg)

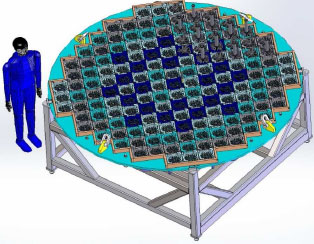

Maquette installée dans la piscine du CETIC pour tester un dispositif d’obturation des tuyauteries primaires
![Stacks Image 379](files/stacks-image-c8c2caf.jpg)
![Stacks Image 382](files/stacks-image-06fb72f.jpg)
Maquette installée dans la piscine du CETIC pour tester des systèmes de relevés laser sous eau
![Stacks Image 216](files/stacks-image-b3a6231.jpg)
![Stacks Image 218](files/stacks-image-898f83c.jpg)
![Stacks Image 220](files/stacks-image-774dd03.jpg)
Maquette destinée à tester les moyens de mesure de faibles déformations angulaires (0.2 à 1.2°) sur les manchons des colonnes de thermocouples
![Stacks Image 417](files/stacks-image-d094d6f.jpg)
![Stacks Image 420](files/stacks-image-6309f09.jpg)
Projet d’adjonction des gaines de ventilation sur la maquette des manchons des colonnes de thermocouples
![Stacks Image 466](files/stacks-image-4af890a.jpg)
![Stacks Image 469](files/stacks-image-9de07fd.jpg)
Maquette de tuyauteries ARE
![Stacks Image 489](files/stacks-image-7641c0e.jpg)
Maquette destinée à valider le procédé de mesure de déformation des colonnes de thermocouples
